サンプルのSD/datalogger

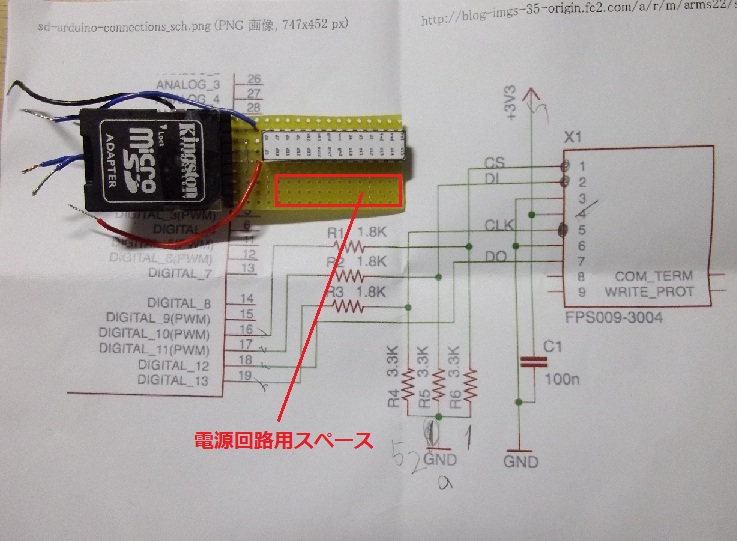

SDカードとの通信部分がいつまでもブレッドボードでは片付けられないので，ユニバーサルプレート上で作り直しました．写真がこれ，まだAtemga328Pは半田していないし，SDとの接続もしてません．完成をイメージして置いてみただけなのです．サイズはSDカードの一部が少しはみ出しますがフリスクのケースに収める予定．マイクロSDの変換コネクタが何故半田されているかというと，手持ちのSDカード用コネクタが１回り大きくてフリスクに入らなかったので，仕方なくです．マイクロSD用のコネクタは今持ってません．

変換ソケットの下に，背景となっている回路図（電源の分圧だけだけど・・・）が配線されています．回路図は以前紹介した『なんでも作っちゃうかも』というページのSDカードに関する記事からの引用です．導線はArduinoに接続するように先は半田を乗せています．

で，今回の本題．サンプルプログラムの書き込み間隔はどのくらいなのか？それを調べるためにサンプルの一部を変更して書き込み時間を計測してみました．

// make a string for assembling the data to log:
String dataString = "";
dataString +=String(millis());
dataString += ",";
// read three sensors and append to the string:
for (int analogPin = 0; analogPin < 3; analogPin++) {
int sensor = analogRead(analogPin);
dataString += String(sensor);
if (analogPin < 2) {
dataString += ",";
}
}

追加は太字の部分のみ．millis()関数で起動時からの経過時間を計測します．結果，記録間隔はだいたい『0.6秒』とかなり遅め．このままでは使い物にならないなぁ．やはりサンプルのままでは使えないという最終確認をしました．今度ちょくちょく改善していきます．
